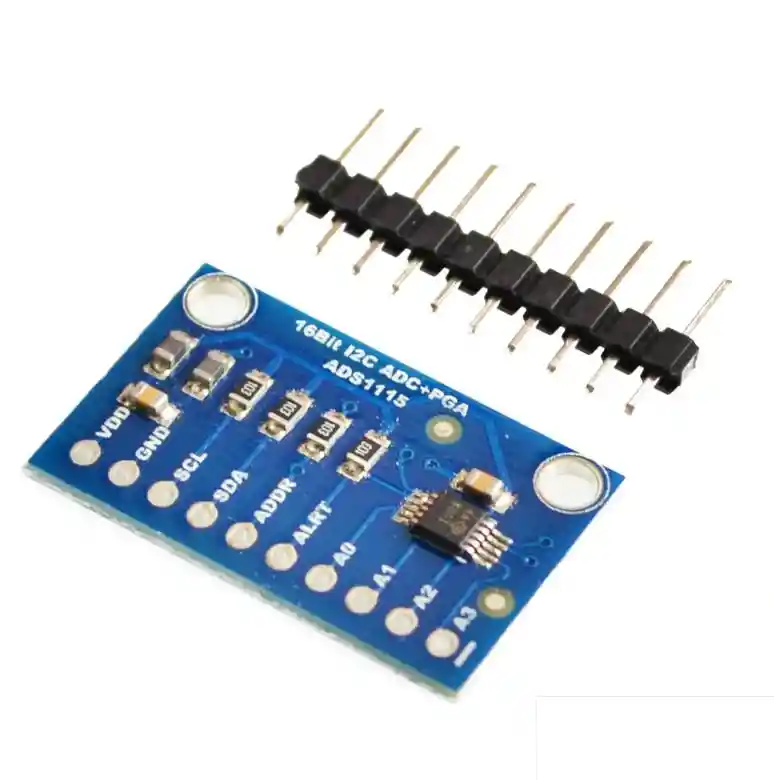

Conversor Analogo Digital Ads1115 4 Canales 16 Bit I2c Adc+pga

Información del producto

1. ADC Velocidad de bits: 16 bits 2. Tipo de interfaz: I2C 3. Canales: 4 canales AN0 AN1 AN2 AN3 o 2 entradas diferenciales 4. Voltaje de entrada: 2.0-5.5v 5. Voltaje de entrada del canal: 0-VDD 6. Modo continuo: solo 150uA 7. Modo de disparo unico: apagado automatico 8. TASA DE DATOS PROGRAMABLES: 8sps-860sps 9. Control programado del rango de entrada, 7 tipos de rangos de entrada: 10. -0.256V ~ + 0.256V, -0.512V ~ + 0.512V, -1.024V ~ + 1.024V, 11. -2.048V ~ + 2.048V, -4.096V ~ + 4.096 V, -6.144V ~ + 6.144V 12. Direcciones I2C de 7 bits entre 0x48-0x4B 13. Tamaño: 18 mm * 28 mm 1. Para microcontroladores sin un convertidor analogico a digital o cuando desee un ADC de mayor precision, El ADS1115 proporciona precision de 16 bits a 860 muestras / segundo sobre I2C. El chip se puede configurar como 4 canales de entrada de un solo extremo, o dos canales diferenciales. Como un buen , incluso incluye un programable amplificador de ganancia, hasta x16, para ayudar a aumentar las señales individuales / diferenciales mas pequeñas en todo el rango. Nos gusta este ADC porque puede funcionar con una potencia / logica de 2V a 5V, puede medir un amplio rango de señales y Es super facil de usar. Es un gran convertidor de 16 bits de uso general. 2. El chip es bastante pequeño, por lo que viene en una placa de arranque con ferritas para mantener el AVDD y el AGND en silencio. La interfaz se realiza a traves de I2C. La direccion se puede cambiar a una de las cuatro opciones (consulte la tabla 5 de la hoja de datos) para que pueda tener hasta 4 ADS1115 conectados en un solo bus I2C de 2 hilos para 16 entradas de un solo extremo. 3. Para comenzar, tenemos un codigo de ejemplo para Raspberry Pi (en nuestra biblioteca Adafruit Pi Python) y Arduino (en nuestro repositorio de la biblioteca Arduino ADS1X15) Simplemente conecte GND a tierra, VDD a su fuente de alimentacion logica, y SCL / SDA al puerto I2C de su microcontrolador y ejecute el codigo de ejemplo para comenzar a leer datos. LA COMPRA INCLUYE: 1x CONVERSOR ANALOGO DIGITAL ADS1115
