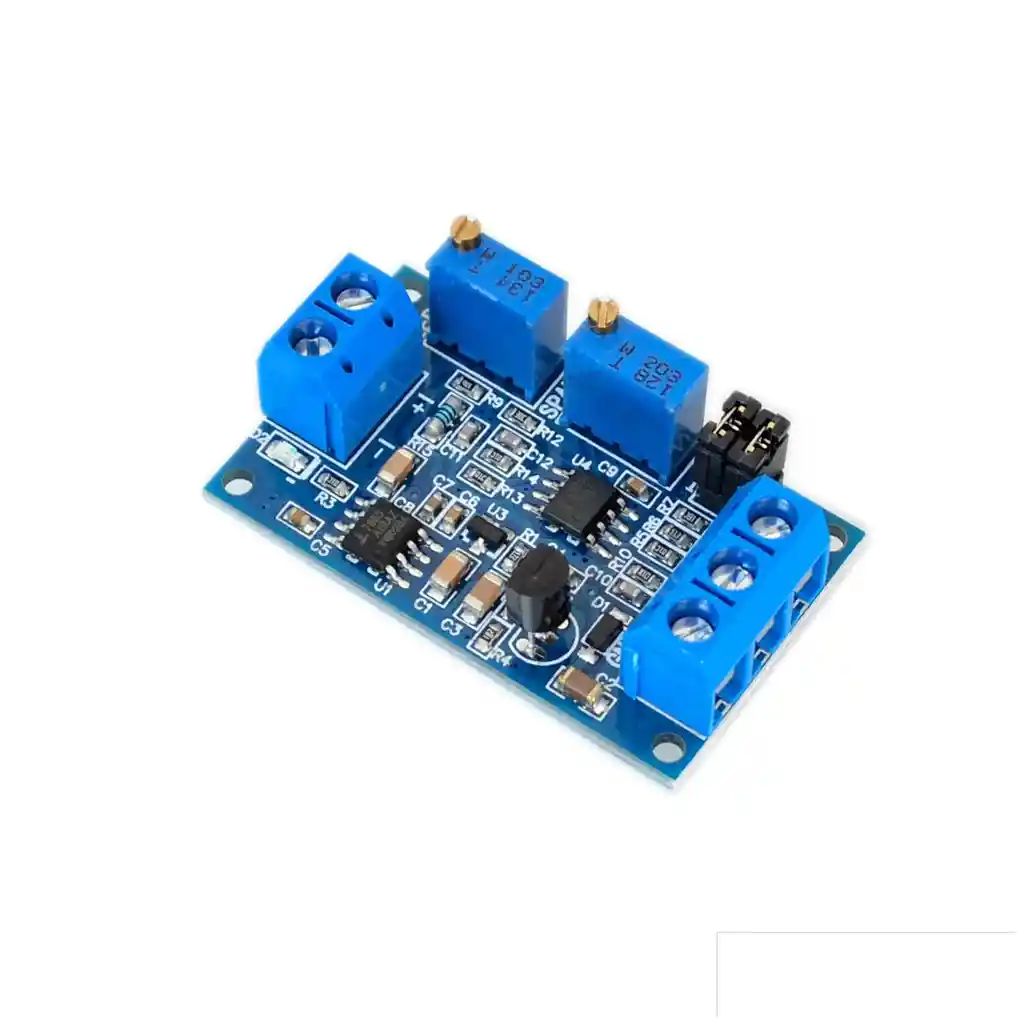

Conversor Corriente A Voltaje 0-20ma Y 4-20ma A 0-3.3v 0-5v 0-10v

Información del producto

En el proceso de transmision de la señal del circuito, la señal de voltaje se debilitara con el aumento de la distancia de transmision, y la transmision de corriente puede evitar el debilitamiento de la señal. El modulo se utiliza para el final de la transmision de la señal de corriente, la señal se convierte en señal de voltaje para la deteccion de SCM. La entrada de corriente admite 4-20Ma y 0-20mA, y la salida de voltaje admite 0-3.3V 0-5V 0-10V. El rango de voltaje de la fuente de alimentacion es amplio y el voltaje de salida admite multiples rangos; El rango cero y completo se puede ajustar automaticamente; Alta estabilidad, buena linealidad, grado industrial; La resistencia de muestreo de la señal de corriente adopta una resistencia de anillo de color de alta precision, que tiene alta precision, pequeña desviacion de la temperatura y alta potencia Instrucciones: El modulo 1. esta conectado segun la definicion, la tension de alimentacion es de 7-36 V (si la salida es de 10 V, la tension de alimentacion debe ser superior a 12 V) 2. Despues del encendido, la luz D2 debe ser brillante, de lo contrario, compruebe la conexion de la linea. Tablero con proteccion de conexion inversa, conexion inversa no se quema. 3. cuando la entrada de corriente sea minima (0 mA o 4 mA), ajuste el potenciometro CERO, de modo que la salida de VOUT sea minima (0.0 V u otra tension) 4. Cuando la entrada de corriente es la maxima (20mA), ajuste el potenciometro SPAN, de modo que la salida VOUT sea el valor maximo (3.3V o 5V o 10V, cuando la entrada sea de 4-20mA, la salida minima puede ser de 2.5V ). De acuerdo con sus necesidades, seleccione el rango correspondiente por tope de puente: 4--20ma: 0--2.5V rango: J1 1, conexion corta de 2 pies, conexion corta de 3, 4 pies Rango 0--3.3V: J1 1, 2 pies de distancia, 3, 4 pies de distancia Rango 0--5V: J1 1, conexion corta de 2 pies, conexion corta de 3, 4 pies Rango 0--10.0V: J1 1, conexion corta de 2 pies, 3, 4 pies de distancia 0--20ma: 0--3.3V rango: J1 1, conexion corta de 2 pies, conexion corta de 3, 4 pies Rango 0--5V: J1 1, conexion corta de 2 pies, conexion corta de 3, 4 pies Rango 0--10.0V: J1 1, conexion corta de 2 pies, 3, 4 pies de distancia LA COMPRA INCLUYE: 1X CONVERSOR CORRIENTE A VOLTAJE 0 / 4-20mA
