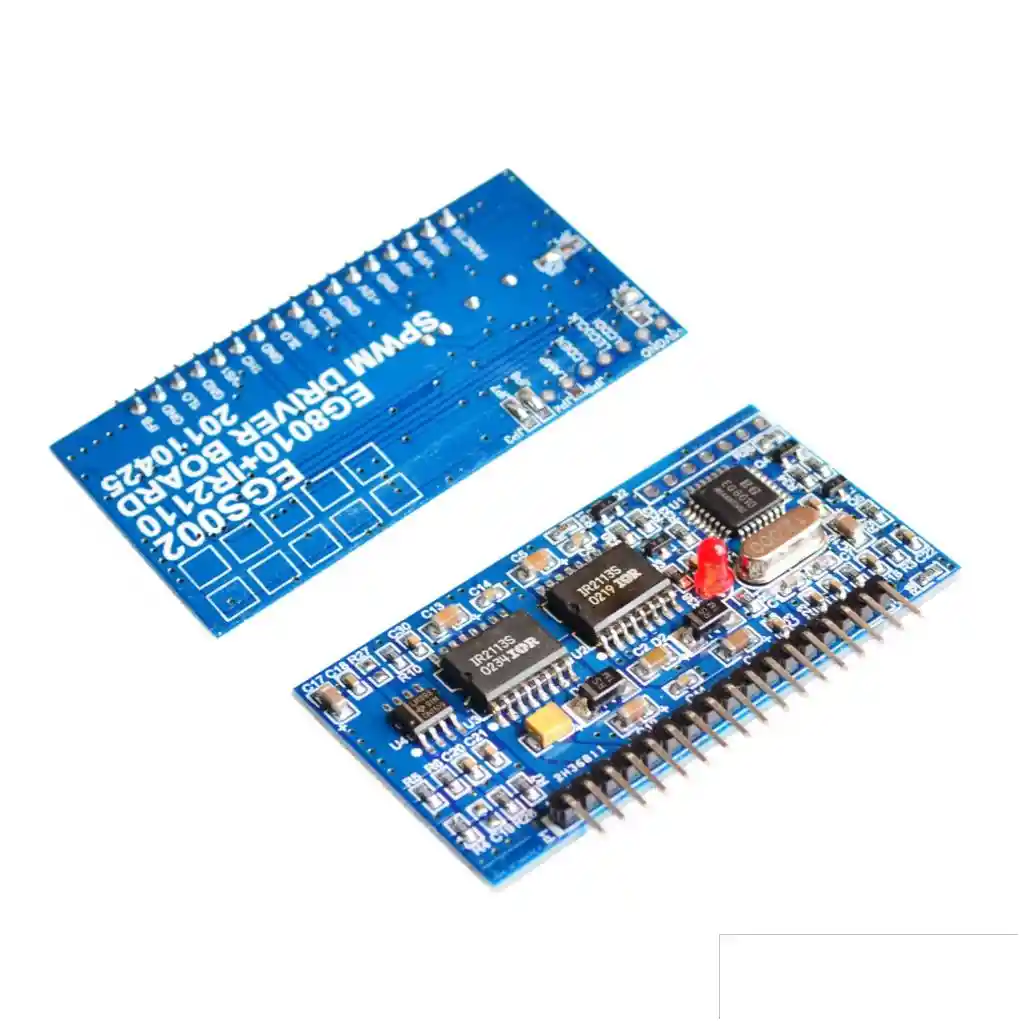

Conversor Inversor Voltaje Senoidal Sinusoidal Egs002 Eg8010 Ir2110

Información del producto

EG8010 es una funcion digital, que muy bien trae su propio control de tiempo muerto del chip generador de inversor de onda sinusoidal pura, utilizado en la estructura de conversion de energia DC-DC-AC de dos etapas o la arquitectura Boost de transformador de frecuencia de energia DC-AC de una etapa, una Oscilador de cristal externo de 12MHz, para lograr alta precision, y la distorsion armonica es muy pequeña, ASIC inversor de onda sinusoidal pura de 50Hz o 60Hz. El chip utiliza la tecnologia CMOS, la integracion interna del generador sinusoidal SPWM, el circuito de control de tiempo muerto, el rango del factor multiplicador, el circuito de arranque suave, el circuito de proteccion, la interfaz de comunicacion en serie RS232 y un modulo de controlador LCD en serie 1602 funciones. Caracteristicas: Fuente de alimentacion individual de 5V Conjunto de 4 pines de frecuencia de salida de onda sinusoidal pura: Onda sinusoidal pura de 50Hz de frecuencia fija de onda sinusoidal pura de 60Hz de frecuencia fija 0-100Hz frecuencia de onda sinusoidal pura ajustable 0-400Hz frecuencia de onda sinusoidal pura ajustable Modulacion unipolar y bipolar Viene con control de banda muerta, pin 4 tiempo muerto: 300nS tiempo muerto 500nS tiempo muerto 1.0uS tiempo muerto 1.5uS tiempo muerto Oscilador de cristal externo de 12MHz Frecuencia portadora PWM 23.4KHz Voltaje, corriente, retroalimentacion de temperatura en tiempo real Proteccion contra sobretension, subtension, sobrecorriente y sobrecalentamiento Pin de modo de inicio suave que configura el tiempo de respuesta de 1S Comunicacion en serie para establecer el voltaje de salida, la frecuencia y otros parametros. El modulo LCD serie externo 1602 muestra el inversor informacion de voltaje, frecuencia, temperatura y corriente Aplicaciones: Inversor de onda sinusoidal pura monofasica Inversor fotovoltaico Inversor de energia eolica Sistema UPS de fuente de alimentacion ininterrumpida Sistema generador digital SI el poder Controlador de velocidad del motor monofasico Inversor monofasico Atenuador de onda sinusoidal Regulador de onda sinusoidal Generador de onda sinusoidal LA COMPRA INCUYE: 1 X INVERSOR DE VOLTAJE SENOIDAL EGS002 EG8010 + IR2110
