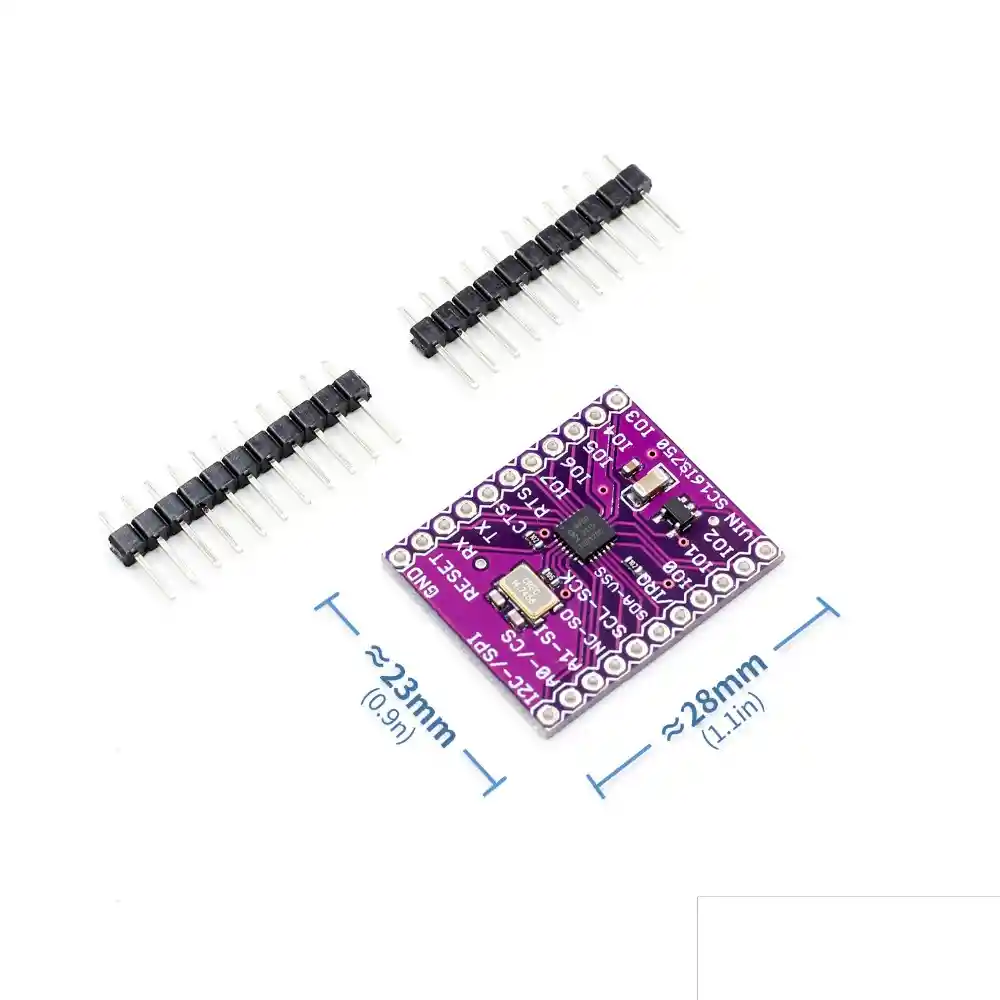

Conversor Uart Ttl Bus I2c Spi Cjmcu-750 Sc16is750 Esclavo

Información del producto

El SC16IS740 / 750/760 es una interfaz esclava I2C-bus / SPI para un UART de alto rendimiento de un solo canal. Ofrece velocidades de datos de hasta 5 Mbit / s y garantiza una baja corriente de funcionamiento y de reposo. El SC16IS750 y el SC16IS760 tambien proporcionan a la aplicacion 8 pines de E / S programables adicionales. El dispositivo viene en paquetes muy pequeños HVQFN24, TSSOP24 (SC16IS750 / 760) y TSSOP16 (SC16IS740), lo que lo hace idealmente adecuado para aplicaciones manuales que funcionan con baterias. Esta familia de productos permite la conversion de protocolos sin interrupciones de I2C-bus o SPI a RS-232 / RS-485 y son totalmente bidireccionales. El SC16IS760 difiere del SC16IS750 en que admite velocidades de reloj SPI de hasta 15 Mbit / s en lugar de los 4 Mbit / s admitidos por el SC16IS750, y en que admite IrDA SIR hasta 1.152 Mbit / s. En todos los demas aspectos, el SC16IS760 es funcional y electricamente igual que el SC16IS750. El SC16IS740 es funcional y electricamente identico al SC16IS750, con la excepcion de los pines de E / S programables que solo estan presentes en el SC16IS750. El conjunto de registros internos del SC16IS740 / 750/760 es retrocompatible con el 16C450 ampliamente utilizado y muy popular. Esto permite que el software se pueda escribir o portar facilmente desde otra plataforma. El SC16IS740 / 750/760 tambien proporciona funciones avanzadas adicionales, tales como control automatico de flujo de hardware y software, soporte automatico RS-485 y reinicio de software. Esto permite que el software reinicie el UART en cualquier momento, independientemente de la señal de reinicio del hardware. Caracteristicas UART full-duplex individual Interfaz seleccionable I2C-bus o SPI Operacion de 3.3 V o 2.5 V Rango de temperatura industrial: -40 C a +95C FIFO de 64 bytes (transmisor y receptor) Totalmente compatible con el estandar industrial 16C450 y equivalente Baudios de hasta 5 Mbit / s en modo reloj 16 Control automatico de flujo de hardware mediante RTS / CTS Control automatico de flujo de software con caracteres programables Xon / Xoff Caracteres simples o dobles de Xon / Xoff Soporte automatico RS-485 (deteccion automatica de direccion esclava) Hasta ocho pines de E / S programables (solo SC16IS750 y SC16IS760) Control de direccion del conductor RS-485 a traves de la señal RTS Inversion de control de direccion del conductor RS-485 Interfaz de decodificador y codificador IrDA incorporada SC16IS750 admite IrDA SIR con velocidades de hasta 115.2 kbit / s SC16IS760 admite IrDA SIR con velocidades de hasta 1.152 Mbit / s Reinicio de software El transmisor y el receptor se pueden habilitar / deshabilitar independientemente uno del otro Recibe y transmite niveles FIFO Deteccion programable de caracteres especiales Formato de caracteres totalmente programable Caracter de 5 bits, 6 bits, 7 bits u 8 bits Par, impar o sin paridad 1, 1 o 2 bits de parada Generacion y deteccion de saltos de linea. Modo de bucle interno Corriente de reposo inferior a 30 uA a 3.3 V Rangos de temperatura industrial y comercial. Disponible en paquetes HVQFN24, TSSOP24 (SC16IS750 / 760) y TSSOP16 (SC16IS740) Caracteristicas del bus I2C Filtro de ruido en entradas SCL / SDA Velocidad maxima de 400 kbit / s Cumple con la velocidad rapida del bus I2C Solo modo esclavo Caracteristicas de SPI SC16IS750 admite una velocidad maxima de reloj SPI de 4 Mbit / s SC16IS760 admite 15 Mbit / s de velocidad maxima de reloj SPI Solo modo esclavo Modo SPI 0 LA COMPRA INCLUYE: 1X CONVERSOR UART TTL BUS I2C SPI CJMCU-750 SC16IS750
