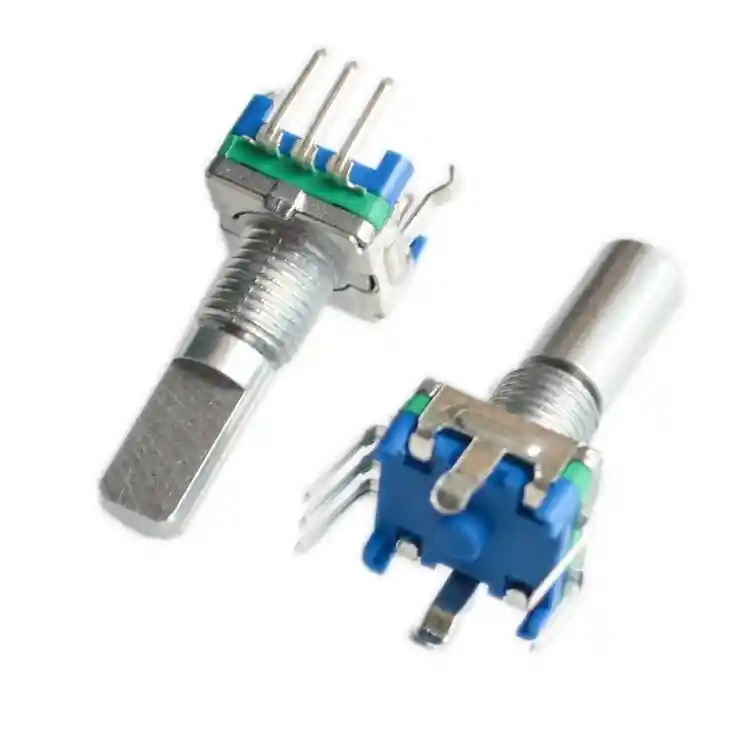

Encoder Rotatorio Ec11 5 Pines Longitud 20mm Potenciometro Digital

Información del producto

El EC11 es un encoder rotatorio o potenciometro digital , a diferencia de los potenciometros analogicos el digital tiene la capacidad de poder girar indefinidamente y no tener un tope como en el caso de los analogicos ademas de que la precision puede ser ajustada por software. El potenciometro EC11 tiene dos salidas A y B las cuales generan pulsos cuadrados las las cuales estan defasadas entre si 90° . Su resolucion es de 20 de pulsos por vuelta o PPR ( Pulse Per Revolution en ingles ) . El siguiente diagrama muestra como las fases A y B se relacionan entre si cuando hacemos girar el potenciometro en sentido horario o antihorario. Cada vez que canal A pasa de 1 a 0, leemos canal B de esta forma nos daremos cuenta que cuando se gira en sentido horario el canal B es siempre 1 en cambio cuando giramos en sentido antihorario canal B es 0. Al conectar las dos salidas a un microcontrolador se puede determinar la direccion de la vuelta y contar el numero de pulsos para saber el recorrido que ha dado el potenciometro. Podemos ver que el encoder EC11 tiene muchas de ventajas sobre un potenciometro ademas de ser totalmente compatible con la mayoria de microcontroladores comerciales como lo son Arduino, PIC, AVR, COP, DSP, STM32, etc. LA COMPRA INCLUYE: 1 x ENCODER ROTATORIO EC11
