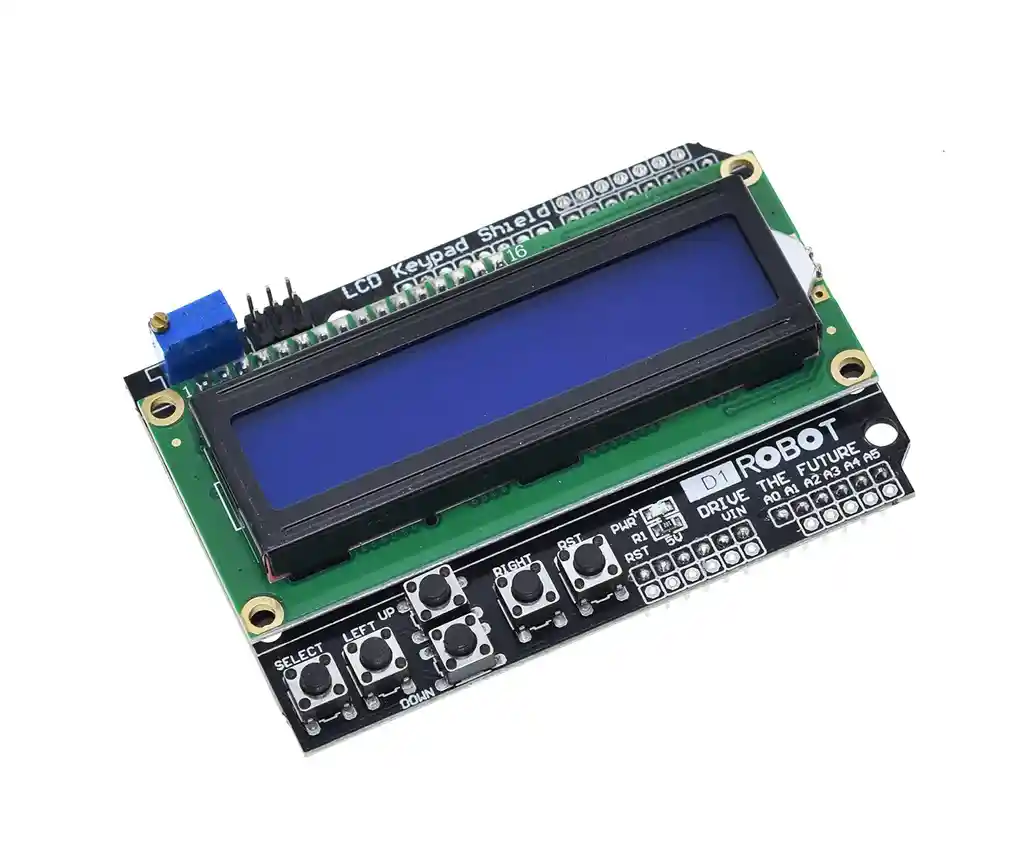

Lcd Keypad Shield Display 16x2 1602 Botones Pulsador

Información del producto

1602LCD Parámetros técnicos principales: 1. Capacidad de visualización: 16 × 2 caracteres 2. Voltaje de funcionamiento del chip: 4.5-5.5V 3. Corriente de funcionamiento: 2,0 mA (5,0 V) 4. Módulo mejor voltaje de funcionamiento: 5,0 V 5. Tamaño del carácter: 2,95 × 4,35 (W × H) mm 1 VSS Power Ground 9 D2 Datos 2 VDD Potencia positiva 10 D3 Datos 3 Sesgo de visualización de cristal líquido VL 11 Datos D4 4 RS Data / Command Select 12 D5 data 5 R / WR / W Selecciona 13 datos D6 6 E Habilitar señal 14 D7 datos 7 D0 Data 15 BLA Retroiluminación positiva 8 D1 Data 16 BLK Negativo de retroiluminación 1 pie: VSS para la potencia de tierra. 2 pies: la fuente de alimentación VDD 5V está conectada. 3 pies: VL para el lado de ajuste de contraste de LCD, entonces la fuente de alimentación es el contraste más débil, contraste de puesta a tierra El contraste máximo y alto producirá "efecto fantasma", se puede utilizar cuando un potenciómetro de 10K para ajustar el contraste. 4 pies: RS para la selección de registro, seleccione el registro de datos alto, bajo cuando la instrucción seleccione el registro. 5 pies: R / W para las líneas de señal de lectura y escritura, alto cuando la operación de lectura, bajo cuando la operación de escritura. Cuando RS Y R / W juntos para el nivel bajo se pueden escribir en la dirección de instrucción o pantalla, cuando el RS es bajo cuando el R / W es alto Puede leer la señal de ocupado, cuando RS es de alto nivel, R / W es de bajo nivel, puede escribir datos. 6 pies: el lado E está habilitado, cuando el nivel E salta de alto a bajo, el módulo LCD para ejecutar el comando. 7 a 14 pies: D0 ~ D7 para las líneas de datos bidireccionales de 8 bits. 15 pies: cátodo de luz de fondo. 16 pies: retroiluminación negativa. LA COMPRA INCLUYE: 1X LCD KEYPAD SHIELD 16X2 1602
