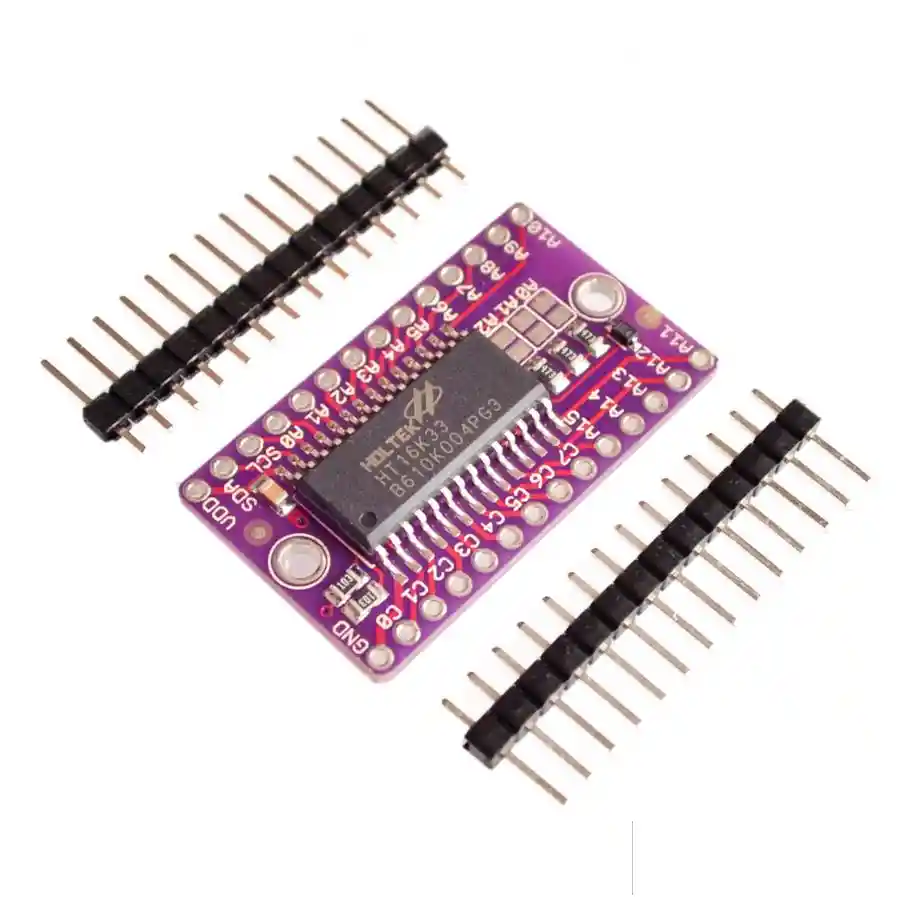

Modulo Controlador Matriz 16x8 13x3 Cjmcu-ht16k33

Información del producto

El HT16K33 es un pequeño chip ordenado que tiene la capacidad de manejar una matriz multiplexada de 16x8 (eso es 128 LEDs individuales). El protocolo de comunicacion es I2C, por lo que utiliza solo 2 pines, y puede tener hasta 8 direcciones I2C seleccionables para que sea un total de 8 matrices, cada una de las cuales controla 16x8 LED para 1024 LED totales. A diferencia de nuestras mochilas de matriz / segmento LED, esta ruptura no tiene agujeros para un modulo LED existente. En cambio, separamos los 16 anodos y 8 catodos, asi como los pines I2C y de alimentacion. Tendra que conectar los anodos y los catodos revisando la hoja de datos de su matriz y alineando los pines. Conecte cualquier matriz que desee y use nuestra practica biblioteca para escribir en la pantalla como desee. Tenga en cuenta que el controlador puede encender y apagar los LED, pero no tiene la capacidad de atenuarlos individualmente. Este chip es solido como una roca, tiene un codigo de ejemplo Arduino & Pi escrito para el y es facil de usar. El chip tambien admite la lectura de una matriz de teclado 3x13, pero no tenemos un codigo de ejemplo en nuestra biblioteca, consulte la hoja de datos para obtener mas detalles sobre la funcionalidad del teclado. El HT16K33 es un mapeador de memoria y controlador de controlador LED multifuncion. El maximo. Los numeros de segmento de visualizacion en el dispositivo son 128 patrones (16 segmentos y 8 comunes) con un 13 * 3 (MAX.) circuito de exploracion de clave de matriz. Las caracteristicas de configuracion del software del HT16K33 lo hacen adecuado para multiples aplicaciones LED, incluidos los modulos LED y los subsistemas de visualizacion. El HT16K33 es compatible con la mayoria de los microcontroladores y se comunica a traves de un bus I2C bidireccional de dos lineas. Caracteristica Voltaje de funcionamiento: 4.5V ~ 5.5V Oscilador RC integrado I2C Interfaz C-bus 16 * 8 bits de RAM para el almacenamiento de datos de visualizacion Max. 16 x 8 patrones, 16 segmentos y 8 comunes Incremento automatico de direccion R / W Max. Escaneo de clave de matriz de 13 x 3 circuito de atenuacion de 16 pasos Seleccion de tipos de paquetes SOP de 20/24/28 pines Aplicaciones Indicadores de control industrial. Relojes digitales, termometros, contadores, multimetros. Conjuntos combinados Conjuntos de videograbadora Lecturas de instrumentacion Otras aplicaciones de consumo pantallas LED LA COMPRA INCLUYE: 1 x MODULO CONTROLADOR MATRIZ CJMCU-HT16K33
