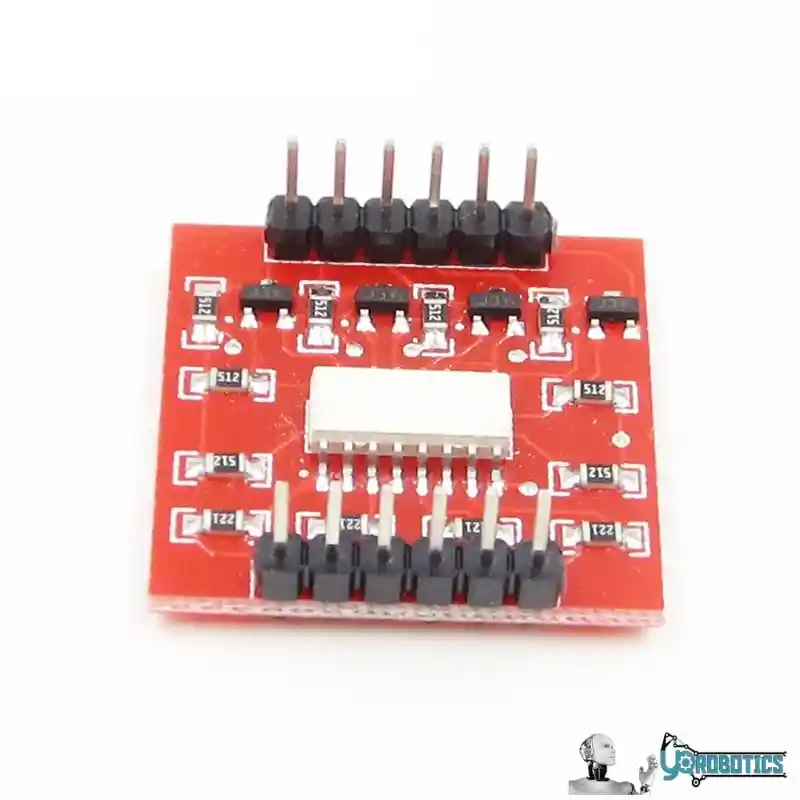

Modulo Optoacoplador Tlp281 4 Canales Optocoupler Isolator

Información del producto

Esta placa es util para conectar sistemas digitales (como un microcontrolador de 5 V) a un sistema de alto voltaje o ruidoso. Esta placa aisla electricamente un controlador del sistema de alta potencia mediante el uso de un CI optoaislador. Este IC tiene cuatro LED y cuatro fotodiodos integrados. Esto permite que el lado de baja tension controle un lado de alta tension A menudo usamos esta placa para permitir que un microcontrolador controle los servos u otros motores que usan un voltaje mas alto que la logica TTL en el micro (3.3V o 5V), y puede causar interferencia electromagnetica con nuestro sistema cuando los motores se encienden y apagan. Esta placa aislara los sistemas, creando un tipo de barrera de ruido electrico entre los dispositivos Esta placa de ruptura utiliza el optoaislador TLP281 y transistores discretos para corregir la logica. Viene con cuatro canales. Excelente para usar en circuitos ruidosos donde las lineas de señal requieren aislamiento electrico Un optoaislador LED normal invertira la logica de una señal. Lanzamos algunos transistores en esta placa compacta para corregir la inversion. Lo que pones en los pines IN, se replicara en los pines OUT, pero a mayor voltaje (HV) Uso de bajo nivel de control de alto nivel. Tal como el uso de microordenador de chip unico de 3 V o 5 V de voltaje de 9 V o 12 V de control de voltaje HVCC maximo no mas de 24V. La corriente de salida Outlet OUT1 / OUT2 / OUT3 / OUT4 es igual a la mayor HVCC / 5.1K, maxima corriente de absorcion 500mA Entrada: IN1 / IN2 / IN3 / IN4, SCM o para el puerto Arduino IO, GND con microordenador de un solo chip o para la conexion GND de la placa Arduino. IN1 / IN2 / IN3 / IN4 respectivamente controlan el OUT1 / OUT2 / OUT3 / OUT4 Salida: OUT1 / OUT2 / OUT3 / OUT4 Salida: HVCC: la conexion es control del anodo de alta tension, La conexion HGND es el control del anodo de alta tension Tamaño de PCB: 25 * 24 mm / 0.98 * 0.94 LA COMPRA INCLUYE: 1X Optoacoplador TLP281 4 canales
