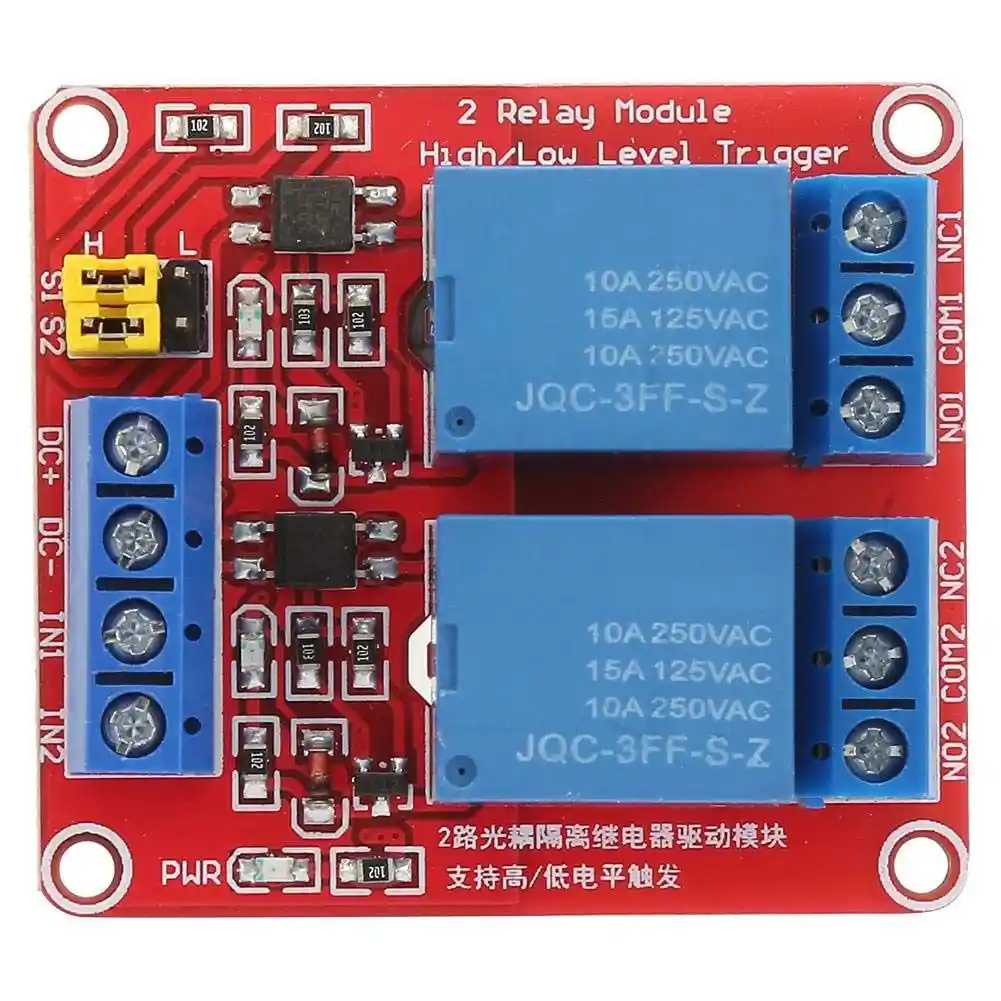

Modulo Rele Relevo 2 Canales 12v Optoacoplado Low/high Level Trigger

Información del producto

Tamaño del módulo: 50 x 41 x 18,5 mm/1,97 x 1,61 x 0,73 pulgadas Diámetro del orificio: 3,1 mm/0,12 pulgadas Distancia del intervalo del orificio: 44,5 x 35,5 mm/1,75 x 1,4 pulgadas Diagrama de cableado: DC+: Conecte el polo positivo de la fuente de alimentación (el voltaje lo requiere el relé, hay selección de 5V.9V.12V y 24V). DC-: conectado al polo negativo de la fuente de alimentación. Terminal de activación de señal IN1:1, puede configurar el relé de control de nivel alto o bajo para activarlo. IN2: terminal de activación de señal de 2 canales, puede configurar el relé de control de nivel alto o bajo para activarlo. Salida de relé: NO1: Interfaz normalmente abierta del relé de 1 canal, el relé se suspende antes de la succión, después de la succión y cortocircuito con COM1. COM1: Interfaz común de relé de 1 canal. NC1: interfaz normalmente cerrada de relé de 1 canal, conexión de cortocircuito con COM1 antes de que el relé se cierre, suspendido después de la succión. NO2: Interfaz normalmente abierta del relé de 2 canales, el relé se suspende antes de la succión, después de la succión y cortocircuito con COM2. COM2: Interfaz común de relé de 2 canales. NC2: interfaz normalmente cerrada de relé de 2 canales, cortocircuito con COM2 antes de que se cierre el relé y flotación después de la succión. Selección de disparador alto y bajo: 1. S1 es una selección de disparador alto-bajo para 1 relé; 2. S2 es la selección de disparador por nivel alto y bajo de 2 relés. 3 com tiene un cortocircuito con el terminal bajo, el relé correspondiente se activa con el nivel bajo, y cuando el com tiene un cortocircuito con el terminal alto, se activa con el nivel alto. LA COMPRA INCLUYE: 1 X MODULO RELEVO 12V 2 CANALES ROJO OPTOACOPLADO
