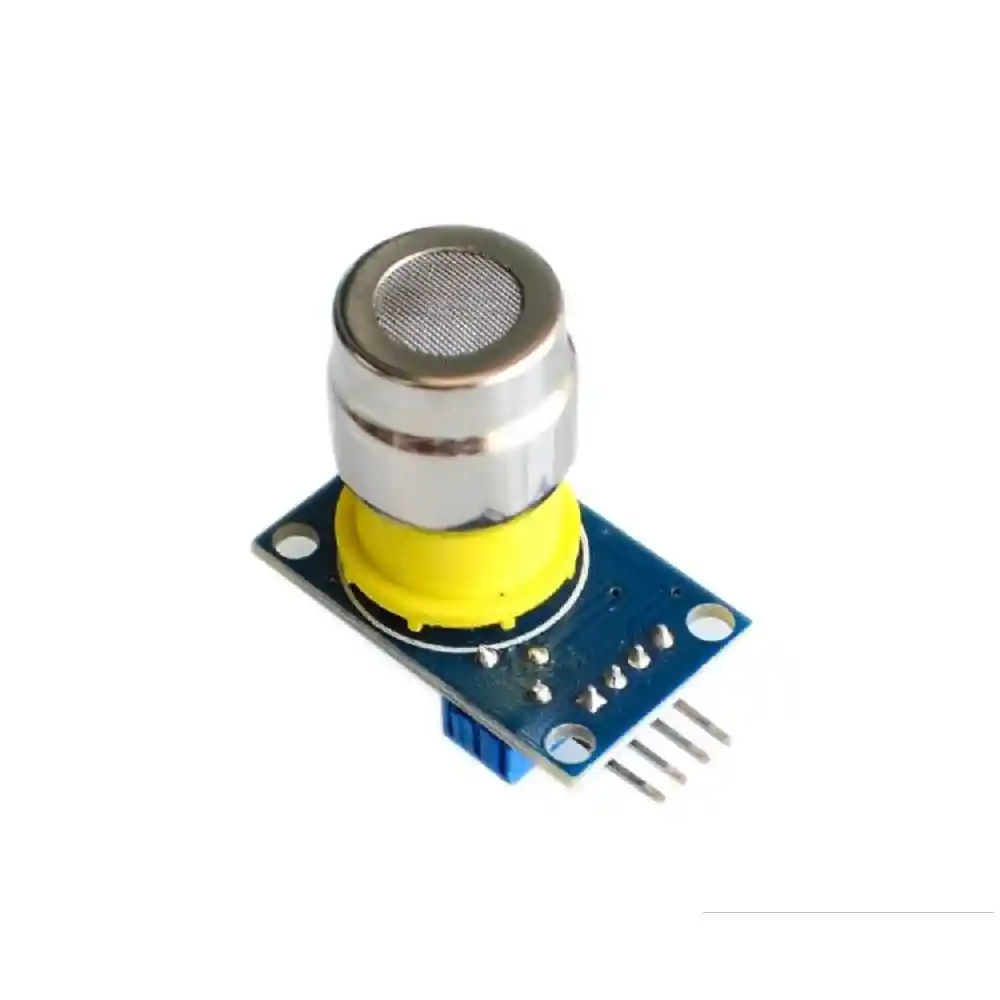

Sensor Dioxido Carbono Mg811 Mg-811 Co2 Gas Analogico Ttl

Información del producto

Modulo de sensor de dioxido de carbono CO2 MG811 tipo de voltaje Salida de voltaje 0-2V Nombre del producto: Modulo sensor de deteccion de dioxido de carbono (con salida de señal analogica, señal de nivel TTL, salida de compensacion de temperatura), Voltaje de trabajo: DC 6V 1, con una indicacion de salida de señal; 2, salida de señal dual (salida analogica y salida de nivel TTL); 3. La señal valida de salida TTL es baja. (Cuando la salida es baja, la luz de señal esta encendida, se puede conectar directamente al microcontrolador) 4, salida analogica 0-2V; Alta sensibilidad y buena selectividad al dioxido de carbono; Baja dependencia de humedad y temperatura Larga estabilidad y reproducibilidad. El sensor adopta la celda de electrolito solido Princip le, esta compuesto por las siguientes celdas solidas: Aire, Au - NASICON -- carbonato - Au, aire, CO2 Cuando el sensor se expone al CO2, se produce la siguiente reaccion de electrodos: Reaccion catodica: 2Li + + CO2 + 1 / 2O2 + 2e - = Li2CO3 Reaccion anodica: 2Na + + 1 / 2O2 + 2e- = Na2O Reaccion quimica general: Li2CO3 + 2Na + = Na2O + 2Li + + CO2 El resultado de la fuerza electromotriz (CEM) de la reaccion del electrodo anterior, de acuerdo con la ecuacion de Nernst: EMF = Ec - (R x T) / (2F) ln (P (CO2)) P (CO2) CO2 --- Presion parcial Ec  Volumen constante R  Volumen constante de gas T: temperatura absoluta (K) F: constante de Faraday De la Figura 1B, Voltaje de calentamiento del sensor suministrado desde otro circuito, cuando la temperatura de su superficie es lo suficientemente alta, el sensor es igual a una celda, sus dos lados emitiran una señal de voltaje y su resultado estara de acuerdo con la ecuacion de Nernst. En la prueba del sensor, la impedancia del amplificador debe estar dentro de 100-1000GO, su corriente de prueba debe estar por debajo de 1pA. Sensibilidad: Temperatura: 28  C, HR: 65%, Oxigeno: 21% EMF: sensor EMF bajo diferentes gases y concentraciones. Aplicaciones: Control de calidad del aire Control de proceso de fermentacion Deteccion de concentracion de CO2 a temperatura ambiente LA COMPRA INCLUYE: 1X SENSOR MG811 DIOXIDO CARBONO CO2
