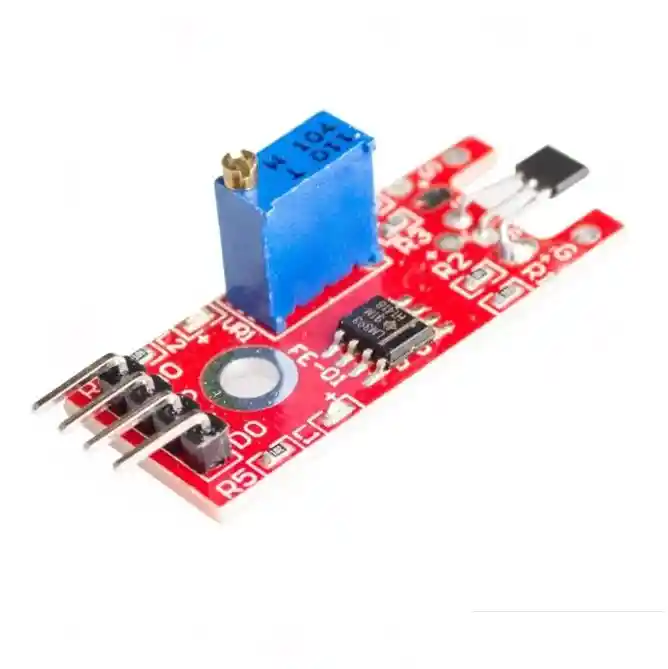

Sensor Efecto Hall Lineal Magnetico Ky-024 Ky024

Información del producto

Este tipo de sensor detecta la presencia de un campo magnetico que suministra a la salida un voltaje proporcional a la intensidad y la orientacion de la misma. Tipicamente, el sensor de pasillo lineal magnetico KY-024 se usa para calcular (y por lo tanto ajustar o estabilizar) la velocidad de un mecanismo en rotacion o como un interruptor de proximidad. Tambien hay sensores de tipo interruptor, que estan limitados a solo intervenir para alcanzar un umbral de intensidad (ver KY003) y, por lo tanto, proporcionan solo un estado de encendido / apagado de salida. En el caso de KY024, la intensidad del punto 0 deberia corresponder aproximadamente a + 2.5V con una excursion a 0V y + 5V en el paso 1024 si se alimenta con precision a 5V. A pesar de que este sensor tiene una respuesta lineal, sin embargo, no es adecuado para ser utilizado como una medida de la intensidad de un campo magnetico debido a la baja precision. El valor de zeroLevel corresponde a 0 y la calibracion continua desencadenando el boceto con el sensor alejado de los imanes y asegurandose de que el valor de salida indique exactamente 0. En mi caso, utilice un valor de 537 pero puede variar ligeramente de un sensor a otro. Conectividad Pin (-) -> GND, conectar a GND del Arduino Pin (pin central) +5 v -> conectar a Arduino +5 Señal Pin AO -> conectar a pin A0 de Arduino DO -> No conectar en nuestro ejemplo LA COMPRA INCLUYE: 1X SENSOR EFECTO HALL LINEAL KEYES KY-024
