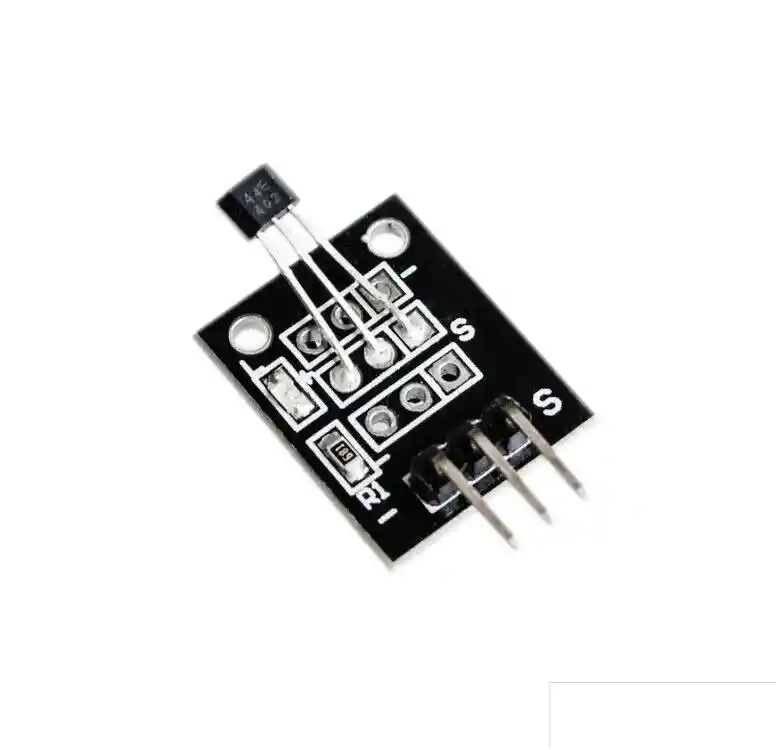

Sensor Efecto Hall Magnetico Ky003 Ky-003

Información del producto

*********ESTE MODULO TRAE EL CHIP a3144********* El KY-003 es un interruptor magnetico. Si no hay campo magnetico presente, la linea de señal del sensor es ALTA (3.5 V). Si se presenta un campo magnetico al sensor, la linea de señal se pone BAJA, al mismo tiempo que se enciende el LED en el sensor. La polaridad del campo magnetico influye en la accion de conmutacion. La parte frontal del sensor necesita la polaridad opuesta a la parte posterior del sensor para encenderse. Estos interruptores de efecto Hall son circuitos integrados monoliticos con especificaciones magneticas mas estrictas, diseñados para funcionar de manera continua a temperaturas extendidas de hasta + 150 C, y son mas estables con los cambios de temperatura y voltaje de suministro. La caracteristica de conmutacion unipolar hace que estos dispositivos sean ideales para usar con una barra simple o un iman de barra. Los cuatro dispositivos basicos (3141, 3142, 3143 y 3144) son identicos, excepto para los puntos de conmutacion magnetica. Cada dispositivo incluye un regulador de voltaje para operacion con voltajes de alimentacion de 4.5 a 24 voltios, diodo de proteccion de bateria inversa, generador de voltaje Hall cuadratico, circuito de compensacion de temperatura, amplificador de señal pequeña, disparador Schmitt y una salida de colector abierto para hundirse hasta 25 mA. Con una salida adecuada, se pueden usar con circuitos logicos bipolares o CMOS. El primer caracter del sufijo del numero de pieza determina el rango de temperatura de funcionamiento del dispositivo. El sufijo E es para el rango de temperatura de la industria automotriz e industrial de -40 C a + 85 C. El sufijo "L" es para el rango de temperatura militar y automotriz de -40 C a + 150 C. Marca: Keyes Modelo: KY-003 Compatibilidad: Arduino De color negro Material: FR4 Voltaje de funcionamiento: 5v DC Voltaje de alimentacion, VCC: 28 V Voltaje de bateria inversa, VRCC: -35 V Densidad de flujo magnetico, B: ilimitada Tension de salida OFF, VOUT: 28 V Voltaje de salida inverso, VOUT: -0.5 V Corriente de salida continua, IOUT: 25 mA Rango de temperatura de funcionamiento, TA: Sufijo E: -40  C a + 85  C: Sufijo L: -40 C a + 150  C Rango de temperatura de almacenamiento, TS: -65  C a + 170 C Material: PCB Longitud: 19mm Ancho: 15mm Caracteristicas: Temp. Superior Estabilidad para aplicaciones automotrices o industriales Operacion de 4.5 V a 24 V ... solo necesita un suministro no regulado Salida de 25 mA de colector abierto ... Compatible con Digital Logic Proteccion inversa de la bateria Activar con imanes permanentes pequeños, disponibles comercialmente Fiabilidad de estado solido Talla pequeña Resistente al estres fisico Pin (pin medio) + 5V Señal de pin S. LA COMPRA INCLUYE: *********ESTE MODULO TRAE EL CHIP a3144********* 1X SENSOR EFECTO HALL KY003
