Tarjeta Desarrollo Stm32f103c8t6 Mini Arm 32bit Cortex Ch340

Información del producto

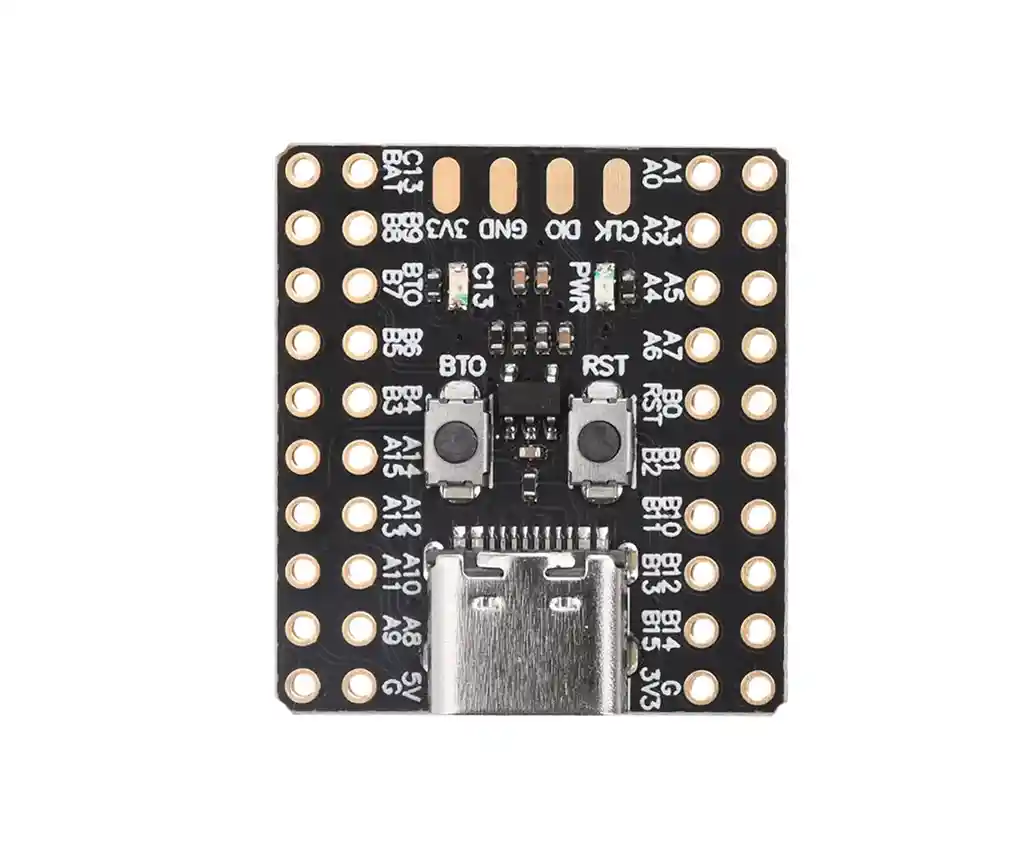

Tarjeta de Desarrollo MINI32 STM32F103C8T6 con USB Tipo-C La MINI32 es una tarjeta de desarrollo compacta y potente basada en el microcontrolador STM32F103C8T6 (ARM Cortex-M3). Su diseño pequeño con conector USB Tipo-C la hace ideal para proyectos de electrónica, robótica y sistemas embebidos. Está pensada para ofrecer un alto rendimiento, bajo consumo y gran flexibilidad, ya que expone todos los pines de entrada/salida y cuenta con múltiples opciones de programación y comunicación. Características principales Microcontrolador STM32F103C8T6 (ARM Cortex-M3, 32 bits). Frecuencia de trabajo: 72 MHz. Memoria Flash: 64 KB. Memoria SRAM: 20 KB. Conector USB Tipo-C para datos y alimentación (5V hasta 500mA). Métodos de programación: SWD y Serial (USB con chip CH340N). Pines de salida: todos los GPIO expuestos, además de ADC, PWM, UART, SPI e I2C. Pines de alimentación disponibles: 5V y 3.3V (500mA). Botones: RST: reinicio. BTO: selección de modo Bootloader. LEDs de estado: PWR: indicador de encendido. C13: LED de usuario controlado desde el pin PC13. Tamaño reducido: 25.4 x 22.86 mm. Paso de pines estándar: 2.54 mm (100 mils). Puerto USB Tipo-C configurable La MINI32 utiliza un único puerto USB Tipo-C, el cual puede funcionar de dos formas (mutuamente excluyentes): Como Serial (CH340N): si el chip CH340N está soldado y las resistencias R4 y R5 no lo están. Como USB nativo: si el chip CH340N no está soldado y en su lugar se sueldan las resistencias R4 y R5. Diseño de pines CC del USB Tipo-C CC1 y CC2 sin conexión: Solo funciona con cables USB-A a Tipo-C. CC1 y CC2 unidos con una resistencia de 5.1K a tierra: Con fuentes de carga rápida o cables con chip E-MARK no entrega alimentación, pero funciona en los demás casos. CC1 y CC2 con resistencias de 5.1K independientes a tierra: Diseño estándar recomendado, asegura compatibilidad con la mayoría de cables y cargadores. Compatibilidad La MINI32 no está limitada a un solo microcontrolador. También puede funcionar con otros chips pin a pin compatibles como: GD32F103C8T6 CH32F103C8T6 AT32F103C8T6 Aplicaciones recomendadas Proyectos de robótica. Control de motores y automatización. Adquisición de datos y sensores. Sistemas embebidos. Educación y prototipado en ARM Cortex-M3. En resumen, la MINI32 STM32F103C8T6 con USB Tipo-C es una tarjeta versátil, compacta y potente, perfecta para quienes buscan un desarrollo profesional en sistemas embebidos sin sacrificar espacio ni funcionalidad. LA COMPRA INCLUYE: 1x TARJETA DESARROLLO MINI STM32F103C8T6
