Tarjeta Desarrollo Stm32f103rct6 Mini Arm 32bit Cortex Ch340

Información del producto

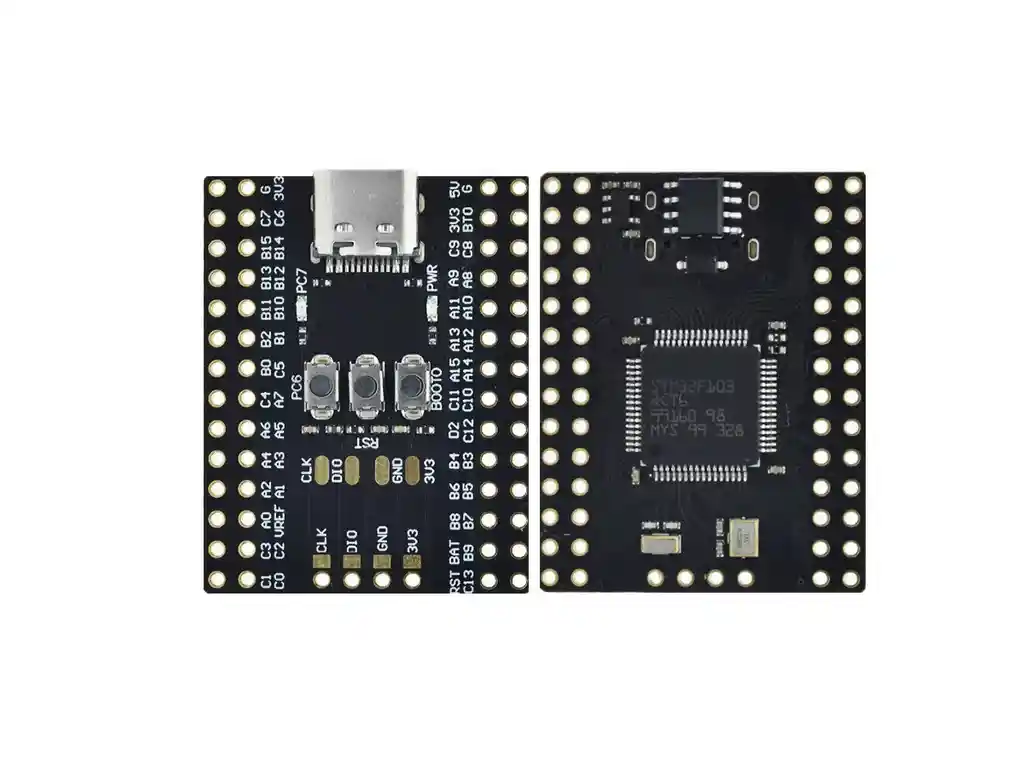

El MINI32 STM32F103RCT6 es una placa de desarrollo compacta y potente, ideal para proyectos de control, robótica, automatización e IoT. Está basada en el microcontrolador ARM Cortex-M3 y ofrece una gran versatilidad gracias a su diseño con todos los pines GPIO accesibles. Basada en el microcontrolador STM32F103RCT6 (ARM Cortex-M3). Comunicación por USB Type-C o UART (CH340N), uno a la vez. Todos los pines de entrada/salida accesibles en dos hileras laterales. Conector SWD dedicado para programación y depuración. Botones: Reset, Boot y botón de usuario en PC6. LEDs: PWR (alimentación) y PC7 (usuario). Diseño compacto, ideal para proyectos de control en espacios reducidos. Parámetros técnicos: Microcontrolador: STM32F103RCT6 (ARM Cortex M3). Frecuencia: 72 MHz. Memoria Flash: 256 KB. SRAM: 48 KB. GPIO: 51 pines accesibles. Alimentación: 5V 500 mA. Salida de pines: 3.3V y 5V 500 mA. Programación: por puerto serie (BOOT) o conector SWD. Dimensiones PCB: 35.56 × 27.94 mm. Paso entre pines: 2.54 mm. Distancia entre hileras de pines: 20.32 mm (interna), 25.4 mm (externa). Voltaje de referencia ADC (VREF): Por defecto conectado a 3.3V mediante un filtro (LB1). Si se requiere otro voltaje de referencia, se puede quitar el filtro y alimentar externamente. Modos de programación: Boot (modo serie): Hot boot: presionar Reset y Boot al mismo tiempo, soltar primero Reset y luego Boot entra en modo descarga. Cold boot: mantener presionado Boot, conectar USB, soltar después de 1 segundo entra en modo descarga. SWD: disponible por conector dedicado o desde las hileras laterales. Botones y LEDs: RST: reinicio. BOOT: selección de modo de arranque. PC6: botón de usuario. PWR: LED de encendido. PC7: LED controlado por el usuario. Esquema eléctrico (resumen) Regulador RT9013-33: convierte 5V a 3.3V. CH340N: conversión USB a UART. Osciladores: Principal: 8 MHz. RTC: 32.768 KHz. Incluye diodo de protección (1N5819). Pines de programación SWD accesibles (PA13, PA14). Dimensiones físicas: PCB: 35.56 × 27.94 mm. Paso estándar de 2.54 mm para facilitar montaje en protoboard o PCB personalizada. Aplicaciones: Robótica y CNC. Automatización y control industrial. Proyectos IoT. Aprendizaje y enseñanza de microcontroladores STM32. LA COMPRA INCLUYE: 1x TARJETA DESARROLLO MINI STM32F103RCT6
